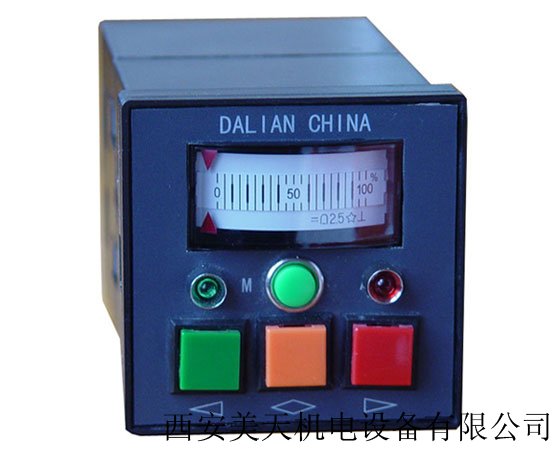

DFQ-6100GJ型操作器以DDZ-Ⅲ型仪表为设计基础的多功能独立指示操作仪表，操作台安装式。可专用于配合单回路可编程序调节器，工业过程控制计算机系统等，完成对执行机构的直接操作与自动调节系统的跟踪、无扰动切换。是电站、冶金、石油等各工业部门所必须的自动化仪表单元，具有通用性。本模拟器可输出4-20mA电流信号，并备有双针指示表头及状态指示灯，下针指示阀位信号，上针指示操作输出。当与执行机构和调节器连接时，可构成一个显示操作系统，并可在系统中完成“自动”与“手动”状态的显示与操作、自动双向无平衡无扰动跟踪与切换，以及由外部控制开关信号对本操作器实施“自动”＝“手动”的自动切换及增减负荷等机能。本模拟器主要用于配合气功执行机构。由于在电路中采用了高保持性能的两速软手操输出，操作方便。因此本仪表也可作为电流源、给定、遥控等单元仪表使用。　　　

　主要技术指标
        输入阻抗：1～5V输入时 Ri〉400kΩ
 　   自动信号输入：4－20mA　DC或1-5V　DC　　

        阀位输入：4－20mA　DC　Ri＝250Ω　　

       开关量输入：无电压开关接点，容量50V／0.1A　

　    跟踪电压输出：1－5V　DC　　

       状态输出：开关“1”为“自动”“0”为“手动”　　

       输出保持性能：每变化1％时间≥4小时　　

       指示精度：±2.5％　　

       操作速度：快速为6秒／全行程，慢速为100秒／全行程。　

　    供电电压：24V　DC±5％（～220V）　  耗电：≤0.15A　

　    使用环境：温度0－50℃，外磁场≤5奥斯特；　　

        无腐蚀性气体；相对湿度≤85％　

　    工作振动：频率≤25Hz全振幅≤0.1mm　

　    重量：约1.5Kg　　

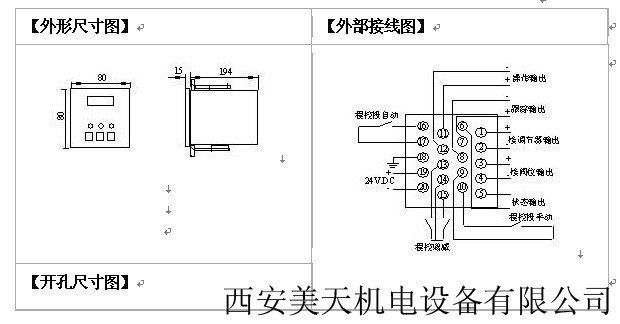

        结构形式：操作台（画板）安装式，　　允许与水平面成0-900角安装。　

　    外形尺寸：80×80×200（mm）（长×宽×深）　　开口尺寸：76±1×76±1（mm）



型号	输出量	输入量	跟踪参数	跟踪精度	输出阻抗
DFQ-6100 DFQ-6100A DFQ-6100GJ DFQ-6600GJ DFQ-6100ZS DFQ-6600ZS	4～20mA	1～5V或 4～20mA	阀位信号	1.0%	750Ω
DFQ-6101 DFQ-6101A DFQ-6101GJ DFQ-6601GJ DFQ-6101ZS DFQ-6601ZS	1～5V	1～5V或 4～20mA	阀位信号	1.0%	750Ω
DFQ-6110	4～20mA	1～5V或 4～20mA	本机信号	1.5%	550Ω
替代DFQ-6111	1～5V	1～5V或 4～20mA	本机信号	1.5%	550Ω
