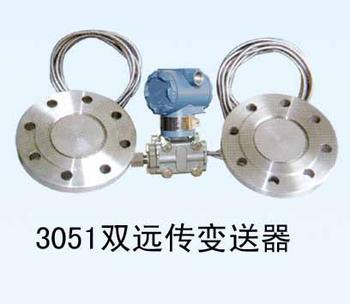

双法兰液位变送器  EET-3000系列变送器   3051双远传变送器

一、概述：

     双法兰液位变送器 EET-3000系列压力/差压/√△P变送器,采用先进的微处理技术及数字通讯技术。除具有常规智能式的全部功能外，还具有一系列增强的功能,如零点自动调整,远程就地控制参数查看与调整控制参数密码锁定等。同时通过现场总线HART协议,进行远程参数设定、远程控制、自诊断等功能。

二、技术参数：

测量介质　　液体、气体和蒸汽

量程范围　　差　　压　0～0.1kPa至0～10MPa

　　　　　　相对压力　最大0～40MPa        最小0～0.1kPa

　　　　　　绝对压力　最大0～25MPa        最小0～20kPa

　　　　　　负相对压力　(-0.1～2.0)MPa

量程迁移比　100:1

通信输出　 电源电压： 16.4V～42V DC(16.4V～30VDC本安型)

　　　　　 通讯距离： 2km，使用CEV电缆时

　　　　　 负载电容： 0.22μF以下

　　　　　 负载电感： 3.3mH以下

          与电源线的间距：15cm以上

          连接于接收电阻上的接收仪表的输入阻抗： 在2.4kHz时为10kΩ以上

输出信号　　4mA～20mA DC 二线制

精　　度　　0.075级、0.2级、0.5级

环境温度　　-40℃～85℃

存储温度　　-50℃～110℃

防爆等级　   本安型 ExibⅡCT6或ExiaⅡCT6      防爆型 ExdⅡBT5或ExdⅡCT6

动态性能　  延迟时间和刷新速率适用于所有型号和量程，仅限模拟输出。

　　　　　  延迟时间（Td）：45毫秒（名义值）

　　　　　  刷新速率：22次/秒

　　　　　  总体响应时间：（Td+Tc）

环境温度变化的影响　·零点漂移：0.5%FS/50℃　   ·量程漂移：0.7%FS/50℃

测量介质温度　    -40℃～100℃

相对湿度　　      0～100% RH

电源电压变动的影响　   ±0.005%FS/V

安装位置变动的影响　

最大可产生0.25kPa的零点误差,但可校正,对量程无影响。测量本体相对法兰转动无影响

"O"型密封圈　  氟橡胶、丁腈橡胶

灌 充 液　　   硅油或惰性油

启动时间　　 变送器加电2秒内达到性能指标

阻尼时间　　 变送器加电2秒内达到性能指标模拟输出对阶跃输入变化的响应时间是由用户选

                      择的一个时间常数(0～36秒)。该软件设定阻尼值不包括传感膜头的响应时间。

螺　　栓　　 不锈钢

引压连接件　  法兰1/4-18NPT中心距54mm；

            接头2-14NPT或M20×1.5阳螺纹；

             球锥面密封带接头时中心距50.8，54，57.2mm

连接件材料　参阅"型谱表"

三、特点：

     测量对象: 开口或密封容器的液位

     液位测量精度0.25%

     测量范围:6kPa~2000kPa

    4-英寸平膜片式或伸出式膜片

    多种灌充液选择，可满足各种应用要求

    阻尼可调

    接液位材料:不锈钢、哈氏合金C-276和钽
