PSQ角行程电动执行器 电动执行机构 PSQ201 智能型电动执行器 调节型电动执行器 智能执行机构

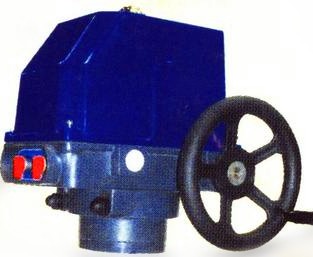

PSQ系列90度角行程电动执行机构
90度角行程电动执行机构，输出力矩为50Nm-700Nm，适用于90度旋转阀门（如球阀、蝶阀）和风门的开关和调节控制。
PSQ角行程电动执行机构标准型号及规格
标准型号 转矩（NM） 动作时间 （S） 输出法兰 （ISO5211） 电源 （V） 功耗 （W） 出线 连接 手动操作 防护 等级 重量 （kg） PSQ51MA 50 23 F05 220VAC 24.2 手轮 IP67 7 PSQ66MA 65 32 F05 220VAC 24.2 手轮 IP67 7 PSQ76MA 75 60 F05 220VAC 25.3 手轮 IP67 7 PSQ102MA 100 32 F05，F07 220VAC 25.3 2×PG13.5 手轮 IP67 7 PSQ202MA 200 28 F07，F10 220VAC 62.1 2×PG13.5 手轮 IP67 13 PSQ502MA 500 43 F12 220VAC 93.0 2×PG16 手轮 IP67 27 PSQ702MA 700 43 F12 220VAC 93.0 2×PG16 手轮 IP67 27
|
附加功能组件 |
订货代码 |
说明 |
|
附加限位开关 |
2WE |
在适当位置输出无源触点信号（220VB，5A） |
|
附加转矩开关 |
2DE |
在适当位置输出无源触点信号（220VB，5A）（仅用于PSQ角行程执行器） |
|
单反馈电位器 |
POTS |
输出一组0-1000Ω电阻信号（调节动作时接入伺服放大镜作为时间阀位值） |
|
双反馈电位器 |
POTS2 |
输出两组0-1000Ω电阻信号 |
|
加热电阻 |
HR |
环境温度低于-20℃时加装 |
|
伺服放大镜 |
PSAP4C |
执行器调节动作时选用，输入/输出4-20mA |
|
独立位置 变送器 |
PSMF2NS |
步进动作模式，采用无源触点控制，输出4-20mA |
|
PSMF2AC |
步进动作模式，采用无源触点（220VAC）控制，输出4-20mA |
|
|
就地控制箱 |
PSML |
实现远程与就地开关切换用就地开/关/停执行器 |
|
特殊电压 |
PSMS |
115/24VC；380V3~24VDC |
|
执行器鼓掌安全自保 |
PSNR |
故障安全自保模式，发生故障后释放机械能驱动阀门到安全位置 |
|
支架 |
PSMY |
PSQ系列间接与阀门安装时使用 |
以上是PSQ智能型电动执行器的详细介绍及使用规格说明，如用户选定产品要预定或采购，请及时与我们产品，如有执行器，电动阀门等产品的技术问题也可免费咨询。本公司电动执行器，电动调节阀等价格低廉，质量保证，售后及时。
