时间:2013-02-01 17:03 来源:西安美天机电设备有限公司 作者:王技术 点击: 次

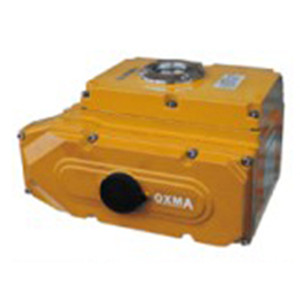

新型电动阀门驱动装置，可直接接收工业控制仪表计算机等输出的 4 — 20mA DC （ 1 — 5V DC ）信号，进行位置控制。该装置重量轻，精度高，牢固可靠，内置式智能控制模块，采用以工业单片机为核心的智能信号采集控制，无须外伺服放大器，按输入信号和电动装置的位置进行智能步距调整自动定位，抑制振荡，并能对电动装置的转角（或位移）的零点和满度 进行自动标定，调零幅不仅方便至致，而且十分准确，同时输出 4 — 20mA DC 阀位反馈信号，操作十分方便。
主要技术参数：
电源电压： AC 220V/50Hz
输入信号： 4 — 20mA DC ，1 — 5V DC （限智能调节）
动作范围： 0 — 90 度
类 型：回转型和直线型
|
机型 性能 Model Performance |
MT-05 |
MT-10 |
MT-20 |
MT-40 |
MT-50 |
MT-100 |
MT-200 |
|||||||
|
电源 Power |
DC12V 24V AC110V 12V 220V 380V 50/60HZ |
|||||||||||||
|
输出力矩 N.M Output torque |
20 |
50 |
50 |
100 |
100 |
200 |
400 |
200 |
500 |
1000 |
2000 |
|||
|
时间 Time |
20s |
30s |
13s |
30s |
9s, 30s, 60s, 120s |
30s,50s |
100s |
|||||||
|
电机 Electric machine |
10W |
23W |
40W |
80W |
90W |
100W |
100W |
|||||||
|
保护 Prorection |
过热保护（自动恢复型）Over-hot protection (automatically returing type) |
|||||||||||||
|
输入信号 Input signal |
4-20MA.DC、1-5v.DC(其它可出厂前选定)（Others would be set before sale） |
|||||||||||||
|
输出信号 Output signal |
4-20MA.dc(其它可出厂前选定)（Others would be set before sale） |
|||||||||||||
|
转动角度 Rotation angle |
|
0-90° |
||||||||||||
|
环境温度 Surrounding temperature |
-25℃~60℃ |
|||||||||||||
|
耐压值 Pressure-withstanding value |
1500VAC/分钟 1500VAC/minute |
|||||||||||||
|
绝缘电阻 Insulated resistance |
100MΩ（500V） |
|||||||||||||
|
重量 Weight |
2．2KG |
4．0KG |
7．0KG |
7．6KG |
7．8KG |
11.2KG |
11.8KG |
|||||||
|
安装角度Installation Angle |
任意角度Any angle |
|||||||||||||
|
防水性 Waterproof Performance |
IP-67 |
|||||||||||||
|
箱体材料 Case material |
铝合金压铸件Aluminium die-casting components |
|||||||||||||
|
手动操作 Manually Operating |
用可卸式六角柄操作Operated by disassembling type hexagonal handle |
|||||||||||||
|
限位Position-limiting |
电动操作时:全开闭极限开关;手动操作时:机械挡块 |
|||||||||||||
