时间:2012-09-20 20:34 来源:西安美天机电设备有限公司 作者:王技术 点击: 次
电动球阀 球阀 电动螺纹球阀 电动三片式球阀

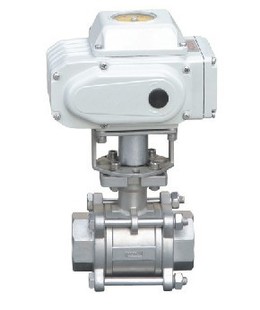

911电动片式球阀(电动三片式球阀)内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
一、产品特点
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。 阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。
二、主要连接尺寸及重量
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
三、主要零件材料
序号NO. |
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
||
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
6 |
螺母 |
不锈钢SS304 |
FCD45 |
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
8 |
手柄套 |
塑料 |
塑料 |
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
16 |
螺栓 |
不锈钢SS304 |
B8 |
