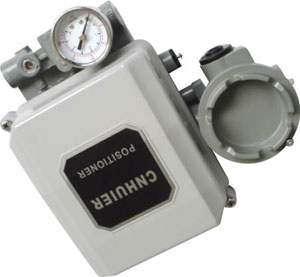

          EP7000系列电气阀门定位器(以下简称定位器)是引进国外最新技术，由我厂研制成功的新产品。其技术性能均达到同外同类产品水平。经国家级仪器仪表防爆安全监督检验站检验合格，获国家级防爆合格证书。它与气动调节阀、气动球阀、气动蝶阀等配套使用，把电动调节器的直流电流信号转换成气压力，控制阀门动作，同时根据阀门的位移或转进行反馈，从而构成闭环控制回路。用以提高阀门的控制精度。克服填料函与阀杆的摩擦力。克服介质压差对阀门不平衡力。提高阀门动作速度，可实现分程控制(段幅信号)，可改变阀的作用方式，可控制非标准操作压力的各类型气动执行机构。它被广泛应用于石油、化工、电站、冶金、轻工等工业部门

 阀门定位器参数

1、基本误差：≤±1%（单作用）；≤±1.5%（双作用）

2、回 差：≤1% (单作用）；≤1.5% (双作用）

3、死区：≤0.2%（单作用）；≤0.4%（双作用）

4、额定行程：0-（10-100）mm。[角行程（转角行程）0-（50°-90°）

5、气源压力：0.14-0.7Mpa

6、输入信号：4-20MA.DC（标准型、常规产品）（4-12MA.DC、12-20MA.DC）0-10MA.DC[变形产品]（0-5MA.DC、5-10MA.DC）

7、输出压力：0.02-0.7Mpa

8、耗 气 量：单作用执行器： 5L/min（供气0.14Mpa）；双作用执行器：15L/min（供气0.4Mpa）

9、输出特性：线性常规型；（等百分比、非线性特殊型）

10、环境温度：-35-+60°C（本质安全型为-20- +60°C）

11、相对湿度：5%-100%

12、防爆（防护）型式（等级）：隔爆型d（Diibt6），增安型e（Eiit6），本质安全型 i（iaIICT6）

13、输入阻抗：4-20.MA.DC/250Ω±5%（20°C时）

14、外壳材料：铝合金喷朔工艺处理

15、外形尺寸：210＊225＊75（mm）（长＊宽＊高）18、重 量： 2.5kg
