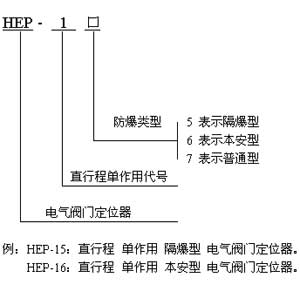

电气阀门定位器 HEP-15   HEP-16   HEP-17     HEP-25    HEP-26    HEP-27

电气阀门定位器HEP-15RC   HEP-16RC   HEP-17RC  HEP-25RC  HEP-26RC  HEP-27RC

        HEP型单作用电-气阀门定位器（包括：HEP15隔爆型、HEP16本安型、HEP17防水型）的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩控力，抵消被调价质压力变化而引起的不平衡力，从而使阀门开度对应于调节装置输出的控制信号，实现正确定位。由于本阀门定位器具有防爆结构，故能使用于爆炸危险场所。

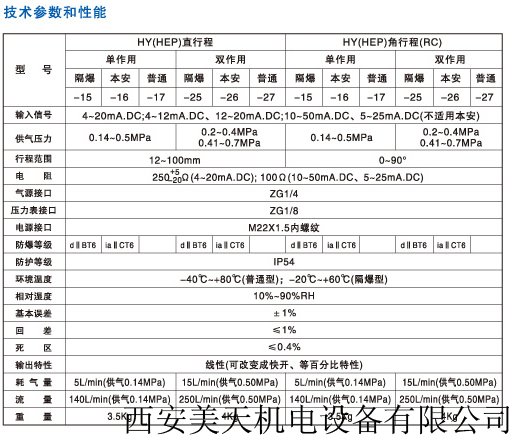

产品参数：

       1、精度：小于全行程±1%。
　　2、回差：小于全行程1%。
　　3、死区：小于全行程0.4%。
　　4、特性：线性可改变成快开、等百分比特性。
　　5、气源压力：0.14-0.16MPa 0.17-0.5MPa。
　　6、最大流量：140NL/min当气源压力在0.14MPa时。
　　7、耗气量：5NL/min当气源压力在0.14MPa时。
　　8、环境温度：-25℃～+55℃。
　　9、环境湿度：10-90%RH。
　　10、最大行程速度：4mm/秒配ZH -22执行机构时。
　　11、输入阻抗：250 Ω4-20mADC 100Ω10-50mADC。
　　12、电气连接：G1/2螺纹。
　　13、气管连接：卡套式气管接头φ6或φ8。
　　14、防爆防护型式等级：隔爆型dDiibt6，本质安全型 iiaIICT6
       15、外壳材料：铝合金 喷朔工艺处理
       16、外形尺寸：392.5*141.5*231(mm)(长*宽*高)
       17、重 量： 3.5kg
