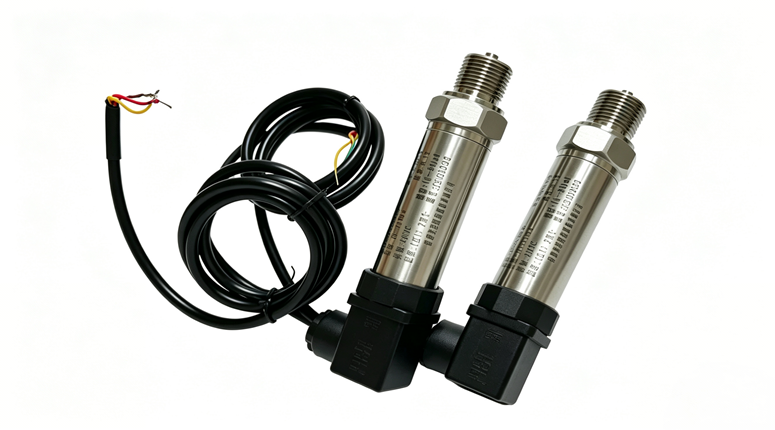

QY118扩散硅压力变送器

压力变送器  QY118  4～20mADC  压阻式压力变送器，QY118 压阻式   压力变送器
一、概述：
     QY118系列压阻式压力变送器，QY118系列设计的压阻式压力变送器，选用进口高精度、高稳定性压力传感器芯体。它采用了本公司的电子束焊接技术，将OEM硅压阻式充油芯体与不锈钢外壳焊接为一体。
    由于硅压阻敏感芯片上的惠斯顿桥路输出的电压信号，与作用下的压力有良好的线性关系，经过本公司的高可靠性的放大电路和精细的外部补偿，可实现对压力正确的数据测量。将被测介质的压力转换成4～20mADC的标准信号。本产品有多种接口形式,能限度的满足客户的需求,适用于各种测量、控制及设备的配套。

二、应用
工业过程检测控制液压及气动制设备实验室压力校验压缩机、加气机制冷机、 机车制动系统
三、特点
量程范围宽   全不锈钢电子束焊接结构反向极性保护及限流保护抗腐蚀、防射频干扰、防雷击本质安全防爆高精度 、高稳定性质 、 高可靠性
四、技术指标和性能
测量介质        与316L不锈钢兼容的各种液体、气体或蒸气

测量范围        －0.1kPa～0～0.01kPa～100MPa

过    载           1.5倍满量程压力或110MPa（取最小值）

压力类型        表压、绝压、密封参考压力

供电电源        15～30VDC    15～28 VDC      15～28 VDC

输出信号        4～20mADC    0～10/20 mADC   0/1～5/10VDC

传输方式        二线制:          三线制:         三线制:

***度            典型：±0.25﹪FS               ：±0.5﹪FS

                     （包括非线性、迟滞和重复性）

长期稳定性      典型： ±0.1﹪FS            ：±0.2﹪FS

零点温度系数    0.03％FS/℃（≤100kPa）         0.02％FS/℃（＞100kPa）

满度温度系数    0.03％FS/℃（≤100kPa）         0.02％FS/℃（＞100kPa）

工作温度          －30～ 80℃

贮存温度          －40～ 100℃

负载电阻           ≤（U－15）/0.02Ω

电气连接         电缆连接 、 航空扦头、 赫斯曼扦件

壳体材料         不锈钢1Cr18Ni9Ti

过程接口         M12×1  N20×1.5或G 1/4外螺纹

防护等级         IP65

防爆标志         ExiaⅡCT6（本质安全防爆型）
