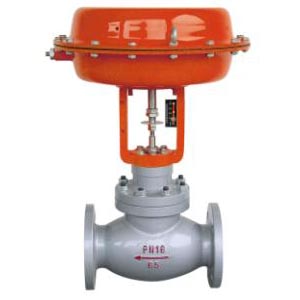

ZJHM气动薄膜套筒调节阀是-种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大，压差大，泄漏量要求不高的场合。
本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64，阀体口径范围由DN20～200，适用流体温度由-200℃至+560℃，其范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种品种、规格可供选择。
配件说明：
|
阀体、阀盖：HT200，ZG230-450、 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊 软密封阀头：增强聚四氟乙烯 填料：聚四氟乙烯、柔性石墨 波纹管：1Cr18Ni9Ti 填片：橡胶石棉板、10#、 1Cr18Ni9Ti石棉缠绕垫片 膜盖：A3 波纹膜片：丁腈橡胶夹增强涤纶织物 弹簧：60Si2Mn 阀杆、推杆：2Cr13、1Cr18Ni9Ti 衬套：2Cr13 |
|
公称通径 DN(mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
额定流量系数
Kv
|
直线
|
6.9
|
11
|
17.4
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||
|
额定行程 L(mm)
|
16
|
25
|
40
|
60
|
|||||||||
|
膜片有效面积
Ae(cm 2 )
|
280
|
400
|
600
|
1000
|
|||||||||
|
信号范围 Pr(kPa)
|
20 ～ 100 、 40 ～ 200
|
||||||||||||
|
气源压力 Ps(MPa)
|
0.14 、 0.25
|
||||||||||||
|
固有流量特性
|
直线、等百分比
|
||||||||||||
|
固有可调比
|
50
|
||||||||||||
|
允许泄漏量
|
硬阀座不平衡型： IV 级软阀座： VI 级
|
||||||||||||
|
公称压力 PN(MPa)
|
1.0 、 1.6 、 4.0 、 6.4
|
||||||||||||
|
工作温度 t
( ℃ )
|
常温型
|
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
|
|||||||||||
|
散热型
|
-40 ～ 450 、 -60 ～ 450
|
||||||||||||
|
高温型
|
300 ～ 560
|
||||||||||||
|
低温型
|
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
|
||||||||||||
|
公称通径
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
A
|
282
|
308
|
394
|
498
|
|||||||||
|
L
|
PN16 ， 40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
||
|
H 1
|
PN16
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
|
PN40
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
||
|
PN64
|
65
|
70
|
77.5
|
85
|
90
|
102.5
|
107.5
|
125
|
147.5
|
172.5
|
207.5
|
||
|
H
|
标准型
|
PN16
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
687
|
836
|
896
|
987
|
|
PN40
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
695
|
845
|
896
|
1000
|
||
|
PN64
|
456
|
468
|
511
|
525
|
535
|
663
|
673
|
705
|
868
|
958
|
1260
|
||
|
散热高温型
|
570
|
570
|
610
|
610
|
630
|
730
|
810
|
820
|
960
|
1090
|
1180
|
||
本表中散热高温型的重量以PN16为依据，低温型以PN40为依据
|
连接尺寸及标准
·法兰标准：铸铁法兰按JB78-59 铸钢法兰按GB9113-88、JB／T79.1-94 ·法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。 ·结构长度按GB12221-89标准 ·薄膜执行机构气信号接口：内螺纹M16X1.5 ·夹套保温型夹套载热体接口：对焊Φ18X4 * 阀体法兰及法兰端面距离可以按用户指定的标准制造。 如：ANSI、JIS、DIN等标准。 ◆订货须知 订货时请用户提供以下资料： ·调节阀名称、型号 ·公称通径(mm) ·公称压力(MPa) ·额定流量系数(Kv) ·固有流量特性 ·介质名称 ·工作温度及范围 ·整机作用方式 ·阀体、阀内件及填料材质 ·所配附件 ·其它特殊要求 |
