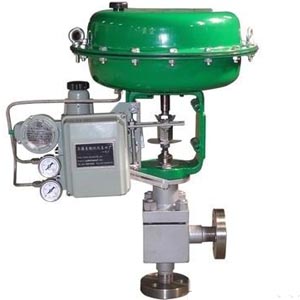

ZMAS气动角形单座调节阀 气动溥膜角形阀
时间:2012-11-07 17:05 来源:西安美天机电设备有限公司 作者:王技术 点击: 次
ZMAS-32 气动溥膜角形阀 气动角形单座阀 ZMBS 气动溥膜角形阀
ZMAS-40 ZMBS-32
产品说明：
ZMAS型气动薄膜角形调节阀，是由多弹簧气动薄膜执行机构和直角形顶导向式低流阻单座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
气动低温角式调节阀，主要参数：
阀体：
|
阀体形式
|
角型单座铸造球型阀
|
|
公称通径
|
DN20～100mm
|
|
公称压力
|
PN1.0、1.6、2.5、4.0、6.4、10.0
|
|
法兰标准
|
GB/T9113、 JB/T79
|
|
连接形式
|
法兰(FF RF RTJ)、焊接、对焊
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料
|
|
阀体材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
|
|
阀芯形式
|
单、双座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
内件材料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等
|
|
执行器名称
|
ZHA/B多弹簧簿膜执行机构
|
||
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
|
有效面积(cm2)
|
350
|
350
|
560
|
|
行程(mm)
|
10、16
|
25
|
40
|
|
弹簧范围
|
1.5～3kg/cm2(0.15～0.3MPa)
|
||
|
膜片材料
|
乙丙橡胶夹尼龙布
|
||
|
气源接口
|
RC1/4"
|
||
|
环境温度
|
-30～+70℃
|
||
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
||
|
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|
||
|
公称通径DNmm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
阀座直径dN(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
|||||||||
|
配用执行机构型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
||||||||||
