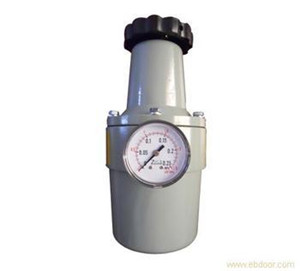

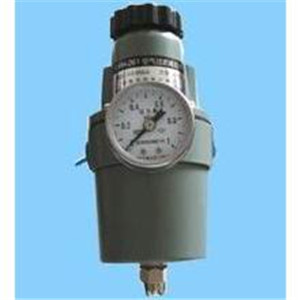

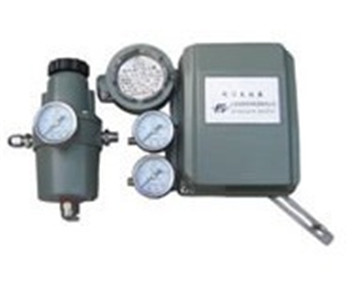

QFH211空气过滤减压器是气动仪表的辅助装置之一。将来自空气压缩机0.3~1Mpa的空气压力，经过滤净化后，可调节在0~0.16；0~0.25；0~0.4；0~0.6Mpa范围内任一输出压力值，保持稳定。作为各类气动自动装置的气源自动装置的气源压力提供给单元以及其他气动设备的附属装置
QFH211空气过滤减压器 主要技术性能
|
型号 项目 |
QFH- 111 |
QFH- 211 |
QFH- 212 |
QFH- 213 |
QFH- 221 |
QFH- 222 |
QFH- 223 |
QFH- 231 |
QFH- 241 |
QFH- 243 |
QFH- 261 |
QFH- 263 |
||
|
气源压力 (MPa) |
0.3~0.7 |
0.4~0.7 |
0.5~1.0 |
0.7~1.0 |
||||||||||
|
最大输出压力 (MPa) |
0.16 |
0.25 |
0.3 |
0.4 |
0.6 |
|||||||||
|
最大输出流量 (m3/h) |
3 |
12 |
40 |
3 |
12 |
40 |
3 |
40 |
3 |
40 |
||||
|
接管内螺纹 |
M10×1 |
G1 2” |
G3 4” |
M10×1 |
G1 2” |
G3 4” |
M10×1 |
G3 4” |
M10×1 |
G3 4” |
||||
|
安装 尺寸 |
安装螺孔 中心距 mm |
M6 |
—— |
M6 |
—— |
M6 |
M6 |
|||||||
|
25 |
—— |
25 |
—— |
25 |
25 |
|||||||||
|
外形尺寸 (ΦF×Hmm) |
Φ70 ×165 |
Φ70 ×165 |
Φ120 ×240 |
Φ120 ×240 |
Φ70 ×165 |
Φ120 ×240 |
Φ120 ×240 |
Φ70 ×165 |
Φ120 ×240 |
Φ70 ×165 |
Φ120 ×240 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
QFH211 空气过滤减压器工作环境条件
减压器应能在下述环境条件下正常工作；
(1)温度为-25~+55ºC；
(2)相对温度5%~95%；
(3)振动频率不大于25Hz，振幅不大于0.5mm。
(4)空气中不应含有对减压器起府蚀作用的有害杂质。
QFH211空气过滤减压器安装、使用和维护
仪表安装时必须按箭头方向或按“输入”、“输出”分别与管道连接，不得有误，安装见表1，安装尺寸(安装螺孔，中心距mm)。
仪表罩壳底部有一调节螺钉，供放水、排污之用。
