ZDLN电子式双座调节阀 ZDLN-25电子式双座调
时间:2012-11-05 09:12 来源:西安美天机电设备有限公司 作者:王技术 点击: 次
电动调节阀ZAZN 电动双座调节阀ZDLN 电动单座调节阀ZDLP 电子式套筒调节阀ZDLM
产品简介： 电动单（双）座调节阀，配用PS、3810、ZAZ、DKZ等系列直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高。它们能广泛应用于电力、冶金、石油、化工、轻工、环保等行业的工业过程自动控制系统中。
产品特点： ZDLN型电子式双座电动调节阀是由3610L型电子式电动执行机构和双座调节机构组成。调节机构具有不平衡很小，允许压差，大流通能力大等特点，适用于泄漏量要求不严格的场合。
原理结构：直通铸造阀
公称通径：20－300mm
公称压力：PN1.6、4.0 、6.4MPa
连接形式：法兰JB78－59、JB79－59
阀体材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常温型：-20℃－+200℃ 散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
阀芯形式：双导向单座柱塞式阀芯
流量特性：等百分比特性、直线特性、快开特性。
DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列主要零件材料及推荐使用温度范围
电子式电动双座调节阀主要技术参数和性能指标
电子式电动双座调节阀主要技术参数和性能指标
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
361LSA-20
361LXA-20 |
2000
2000 |
2.1
2.1 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT4 |
|
361LSA-30
361LXA-30 |
3000
3000 |
3.5
3.5 |
|
|
361LSB-50
361LXB-50 |
5000
5000 |
1.7
1.7 |
|
|
361LSC-65
|
6500
|
2.8
|
|
|
361LSC-99
|
10000
|
2.0
|
2、执行机构主要技术参数
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
|
361LSA-20
361LXA-20 |
2000
2000 |
2.1
2.1 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT4 |
|
361LSA-30
361LXA-30 |
3000
3000 |
3.5
3.5 |
|
|
361LSB-50
361LXB-50 |
5000
5000 |
1.7
1.7 |
|
|
361LSC-65
|
6500
|
2.8
|
|
|
361LSC-99
|
10000
|
2.0
|
3、性能指标
|
项目
|
指标值
|
||
|
基本误差％
|
±2.5
|
||
|
回差％
|
2.5
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
额定行程偏差％
|
2.5
|
||
|
允许泄量L/h
|
10-3×阀额定容量
|
||
4、允许压差
|
公称通径
|
25
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差
|
≤公称压力
|
0.4
|
3.4
|
|||||||||

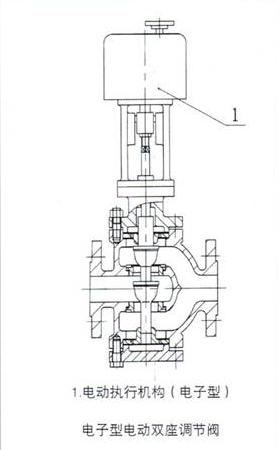

电子式电动双座调节阀外形图及尺寸
电子型
单位：mm
单位：mm|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
d
|
φ155
|
φ162
|
φ170
|
||||||||
|
H4
|
290
|
325
|
380
|
||||||||
|
L
|
PN16
PN40 |
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
H5
|
295
|
330
|
340
|
362
|
424
|
462
|
482
|
656
|
691
|
752
|
|
|
H6
|
110
|
130
|
135
|
148
|
174
|
194
|
204
|
260
|
280
|
346
|
|
|
重量
(kg) |
PN16
PN40 |
19
|
21
|
26
|
28
|
59
|
71
|
85
|
132
|
155
|
205
|
|
PN64
|
23
|
28
|
36
|
38
|
68
|
94
|
116
|
176
|
201
|
255
|
|
