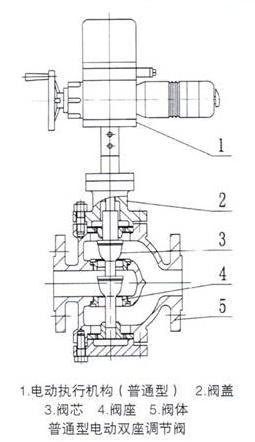

ZAZN电动双座调节阀 ZAZM电动套筒阀
产品概述： ZAZN电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，
公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250～450℃，接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者适用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供用户选择。
ZAZN电动双座调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
衬 套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
波 纹 管：1Cr18Ni9Ti
ZAZN电动双座调节阀主要技术参数
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
额定流量
系数Kv |
直线
|
12.1
|
10.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
|||||||
|
公称压力PN(MPa)
|
1.0、1.6、4.0、6.4
|
||||||||||
|
固有流量特性
|
直线、等百分比
|
||||||||||
|
固有可调比
|
50
|
||||||||||
|
允许泄漏量
|
硬密封：Ⅱ、Ⅳ级 软密封：Ⅵ级
|
||||||||||
|
工作温度t(℃)
|
-250～-60、-20～200、-40～250、-40～450、-60～450
|
||||||||||
|
信号范围(mA.DC)
|
O～10、4～20
|
||||||||||
|
作用方式
|
电关式、电开式
|
||||||||||
|
使用环境温度(℃)
|
电动调节阀：-20～70 伺服放大器：0～50
|
||||||||||
|
使用环境湿度
|
电动调节阀：≤95％ 伺服放大器：≤85％
|
||||||||||
|
电源电压
|
220V.Ac 50Hz 380V.Ac 50Hz
|
||||||||||
|
作用方式
|
电关式、电开式
|
|
使用环境温度(℃)
|
电动调节阀：-20～70 伺服放大器：0～50
|
|
使用环境湿度
|
电动调节阀：≤95％ 伺服放大器：≤85％
|
|
电源电压
|
220V.Ac 50Hz 380V.Ac 50Hz
|
|
序号
|
项目
|
性能指标
|
|
1
|
基本误差(％, , )
|
±2.5
|
|
2
|
回差(％)
|
1.5
|
|
3
|
死区(％)
|
3.0
|
|
4
|
额定行程偏差(％)
|
+2.5
|
|
5
|
额定流量系数(％)
|
±10
|
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中规定的斜率偏差
|

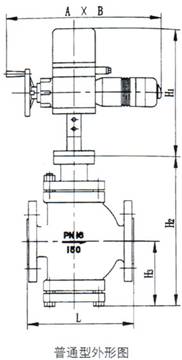

ZAZN电动双座调节阀 双座外形尺寸及重量
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
A
|
460
|
530
|
630
|
||||||||
|
B
|
230
|
230
|
260
|
||||||||
|
H1
|
490
|
540
|
625
|
||||||||
|
L
|
PN16
PN40 |
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
H2
|
295
|
330
|
340
|
362
|
424
|
462
|
482
|
656
|
691
|
752
|
|
|
H3
|
110
|
130
|
135
|
148
|
174
|
194
|
204
|
260
|
280
|
346
|
|
|
重量
(kg) |
PN16
PN40 |
59
|
60
|
65
|
68
|
100
|
112
|
126
|
188
|
211
|
260
|
|
PN64
|
63
|
64
|
74
|
78
|
109
|
135
|
160
|
233
|
256
|
305
|
|
