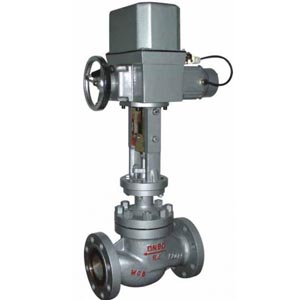

ZAZM电动套筒调节阀 电动调节阀套筒
时间:2012-11-05 16:06 来源:西安美天机电设备有限公司 作者:王技术 点击: 次
ZAZM电动套筒调节阀 ZAZP单座调节阀 ZAZN双座调节阀 ZAZM-25 ZAZM-60
ZAZM电动套筒调节阀，由DKZ型直行程电动执行机构和精小型套筒阀组成。与伺服放大器组合接受统一的4-20mA或0-10mA•DC的标准信号，将电流信号转变相对应的直线位移，自动控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
ZAZM电动套筒调节阀，由DKZ型直行程电动执行机构和精小型套筒阀组成。与伺服放大器组合接受统一的4-20mA或0-10mA•DC的标准信号，将电流信号转变相对应的直线位移，自动控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
技术参数和性能
阀体
阀体
|
型式
|
直通铸造球型阀
|
|
公称通径
|
25、40、50、65、80、100、125、150、200、250、300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
阀内组件
|
阀芯型式
|
压力平衡式阀芯
|
|
流量特性
|
等百分比特和和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
|
型号
|
DKZ-310/310C
|
DKZ-410/410C
|
DKZ-510/510C
|
DKZ-610/610C
|
||||||||||||
|
输出力推(N)
|
4000
|
6400
|
16000
|
25000
|
||||||||||||
|
行程L(mm)
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
30
|
50
|
60
|
100
|
|
全程时间(S)
|
8
|
12.5
|
20
|
24
|
15
|
24
|
30
|
48
|
16
|
30
|
40
|
60
|
16
|
30
|
40
|
60
|
|
主要技术参数
|
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
|
|||||||||||||||
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
|
||||||||||||||||
|
环境温度：-25～+70℃ 环境湿度：≤95%
|
||||||||||||||||
阀作用型式
电关式(B)；电开式(K)
电关式(B)；电开式(K)
配套附件
DFD-07、09、1000型电动操作器
DFD-07、09、1000型电动操作器
性能
|
项 目
|
技术指标
|
||
|
基本误差%
|
±5.0
|
||
|
回 差%
|
≤3.0
|
||
|
死 区%
|
≤3.0
|
||
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
|
终点
|
±5.0
|
||
|
气关
|
始点
|
±5.0
|
|
|
终点
|
±2.5
|
||
|
额定行程偏差%
|
≤2.5
|
||
|
泄 露 量l/h
|
0.1%×阀额定容量
|
||
|
可调范围R
|
30:1
|
||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径
DN(mm) |
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||
|
阀座直径
DN(mm) |
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数
Kv |
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分比
|
10
|
16
|
25.0
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
900
|
1400
|
|
|
额定行程
L(mm) |
16
|
25
|
40
|
60
|
100
|
||||||||
|
配用执行
机构型号 |
DKZ-310
|
DKZ-410
|
DKZ-410
|
DKZ-510
|
|||||||||
|
允许压差
(Mpa) |
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
26
|
22
|
|
注:对于波纹管密封调节阀,最允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa
外形尺寸
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
|
L
|
PN16/40
|
184
|
220
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN64
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
457
|
508
|
650
|
|
|
A
|
460
|
460
|
460
|
460
|
530
|
530
|
530
|
630
|
630
|
630
|
|
|
B
|
230
|
230
|
230
|
230
|
230
|
230
|
230
|
260
|
260
|
260
|
|
|
H1
|
PN16/40
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
330
|
364
|
|
PN64
|
140
|
160
|
160
|
180
|
210
|
210
|
220
|
290
|
340
|
370
|
|
|
H2
|
490
|
490
|
490
|
490
|
540
|
540
|
540
|
625
|
625
|
625
|
|
|
H3
|
PN16/40
|
58
|
68
|
68
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
PN64
|
68
|
75
|
75
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
|
注：1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
型号说明
|
类型
|
标准型
|
低温型
|
散热型
|
波纹管型
|
调节切断型
|
|
代号
|
无
|
D
|
G
|
W
|
Q
|
|
|
