产品特点1、适用范围广泛，阀体结构有单座、或套筒两种型式。
2、有较宽的温度设定范围，控制精度高。
3、有超温过载保护措施，安全可靠。
4、温度设定方便，运行期间也可连续调节。
|
公称通径 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv值 (m3/h)
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
276
|
440
|
630
|
1000
|
1600
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
|||||||||||
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
|||||||||||
|
阀体材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） 等
|
|
|||||||||||
|
阀芯材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
|
|
|||||||||||
|
温包、毛细管材料
|
H62、1Cr18Ni9Ti
|
|
|||||||||||
|
毛细管长度
|
3米、5米、10米
|
|
|||||||||||
|
温度控制范围
|
0~250℃
|
|
|||||||||||
|
设定值偏差
|
±2℃
|
|
|||||||||||
工作原理

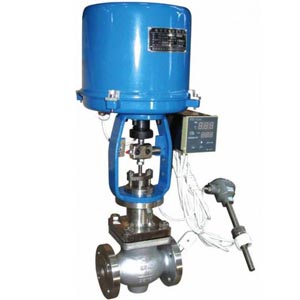

自立式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理，见附图示：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
外形尺寸
注：1、其余结构外形尺寸参照ZJHP精小型气动薄膜单座调节阀。
2、表中重量为配用PSL型执行机构数据。
3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
