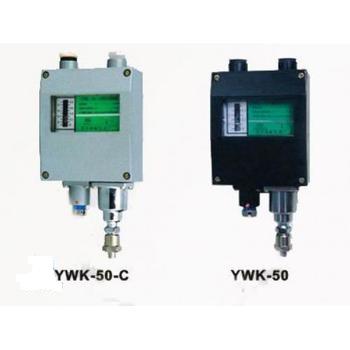

压力控制器 YWK-50-C 控制器
时间:2012-10-15 22:10 来源:西安美天机电设备有限公司 作者:王技术 点击: 次
YWK-50-C压力控制器 用于船舶、冷冻设备或其它工业设备与执行机构 配套，对气体、蒸汽或液体的压力进行二位式控制。
精确度等级：1.5级。 测量范围：0-0.1~0-4MPa, -0.1-0MPa。
一、概 述
YWK-50和YWK-50-C型压力控制器是随着压力变化而工作状态的单刀双掷型电开关，与各种执行机构配合可以实现对过程进行二位式调节。
YWK-50型为酚醛压塑粉壳体，是普通型。
YWK-50-C型为铸铝壳体,是防水型,能经受GB8355-87所规定的机械转动条件。
二、工作原理
当介质压力上升或下降时，波纹管伸长或缩短，通过杠杆和拨臂，拨动开关，使触头闭合和断开，从而达到二位式调节的目的。
三、主要技术指标
l介质温度：-40~+60℃；
l触头容量：380V 3A AC； 220V 2.5A AC；
l寿 命：10万次；
l安装位置：垂直(倾斜±22.5°以内可以正常工作)；
l环境温度：-25~55℃；
l防护等级：YWK-50-C型符合GB4208-84中IPX4；
YWK-50型符合GB4208-84中IP40；
四、常规典型产品规格一览表： (单位：MPa)
YWK-50和YWK-50-C型压力控制器是随着压力变化而工作状态的单刀双掷型电开关，与各种执行机构配合可以实现对过程进行二位式调节。
YWK-50型为酚醛压塑粉壳体，是普通型。
YWK-50-C型为铸铝壳体,是防水型,能经受GB8355-87所规定的机械转动条件。
二、工作原理
当介质压力上升或下降时，波纹管伸长或缩短，通过杠杆和拨臂，拨动开关，使触头闭合和断开，从而达到二位式调节的目的。
三、主要技术指标
l介质温度：-40~+60℃；
l触头容量：380V 3A AC； 220V 2.5A AC；
l寿 命：10万次；
l安装位置：垂直(倾斜±22.5°以内可以正常工作)；
l环境温度：-25~55℃；
l防护等级：YWK-50-C型符合GB4208-84中IPX4；
YWK-50型符合GB4208-84中IP40；
四、常规典型产品规格一览表： (单位：MPa)
|
控制范围 |
最小切换差 |
最大切换差 |
重复误差 |
设定值误差 |
|
0~0.2 |
0.08 |
0.012 |
0.008 |
|
|
0~0.3 |
0.025 |
0.1 |
0.016 |
0.012 |
|
0~0.5 |
0.03 |
0.1 |
0.016 |
0.020 |
|
0~0.8 |
0.07 |
0.25 |
0.03 |
0.032 |
|
0~1.0 |
0.07 |
0.25 |
0.04 |
0.04 |
|
0~1.5 |
0.1 |
0.28 |
0.05 |
0.06 |
|
0~2.0 |
0.12 |
0.3 |
0.07 |
0.08 |
|
0~3.0 |
0.15 |
0.5 |
0.1 |
0.12 |
|
0~4.0 |
0.25 |
0.6 |
0.14 |
0.16 |
