时间:2012-11-08 02:30 来源:西安美天机电设备有限公司 作者:王技术 点击: 次

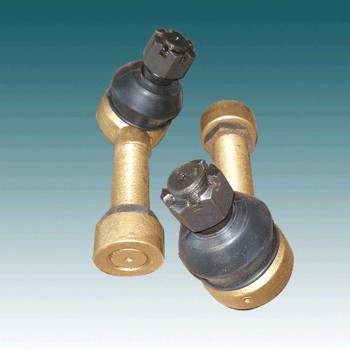

一、产品介绍：
1 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
2 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
3 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
4 本连接铰链采用全封闭结构，保养方便。
三、安装
1 安装前应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。
2 先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
3 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
四、规格型号及主要技术参数
表一
1 销轴扭转角度为20°±2°
2 锥形销轴锥度为1：10K6
|
规格型号 |
传递扭距 NM |
连杆螺纹 可调范围mm |
销轴锥端 最大尺寸 mm |
直柄销轴 尺寸 mm |
销轴长度 mm |
允许配套执器 最小扭臂长度 mm |
|
QJ-10 |
100 |
0-50 |
Φ16 |
Φ14 |
14 |
120 |
|
QJ-25 |
250 |
0-70 |
Φ18 |
Φ16 |
20 |
120 |
|
QJ-60 |
600 |
0-90 |
Φ20 |
Φ18 |
22 |
150 |
|
QJ-160 |
1600 |
0-110 |
Φ23 |
Φ20 |
24 |
170 |
|
QJ-400 |
4000 |
0-150 |
Φ38 |
Φ30 |
24 |
200 |
|
QJ-600 |
6000 |
0-150 |
Φ40 |
Φ30 |
32 |
200 |
|
QJ-2000 |
10000 |
0-150 |
Φ44 |
Φ40 |
40 |
200 |
|
规格型号 |
传递扭矩Nm |
所配电动执行器型号 |
球销空间摆角 |
球销锥柄锥度 |
球销锥柄大端尺寸mm |
球销锥柄长度mm |
|
HY-600型 |
6000 |
DKJ---710 |
20+/2度 |
1：10K6 |
Φ38 |
35 |
|
HY-800型 |
8000 |
DKJ---810 |
20+/2度 |
1：10K6 |
Φ40 |
35 |
|
规格型号 |
传递扭矩Nm |
所配电动执行器型号 |
球销空间 摆角 |
球销锥柄 锥度 |
球销锥柄大端尺寸mm |
球销锥柄长度mm |
|
HY-250型 |
2500 |
DKJ---610A |
20+/2度 |
1：10K6 |
Φ35 |
34 |
|
HY-400型 |
4000 |
DKJ---610 |
20+/2度 |
1：10K6 |
Φ38 |
35 |
|
规格型号 |
传递扭矩Nm |
所配电动执行器型号 |
球销空间摆角 |
球销锥柄锥度 |
球销锥柄大端尺寸mm |
球销锥柄长度mm |
|
HY-60型 |
600 |
DKJ---410 |
20+/2度 |
1：10K6 |
Φ20 |
22 |
|
HY-160型 |
1600 |
DKJ---510 |
20+/2度 |
1：10K6 |
Φ24 |
30 |
|
规格型号 |
传递扭矩Nm |
所配电动执行器型号 |
球销空间摆角 |
球销锥柄锥度 |
球销锥柄大端尺寸mm |
球销锥柄长度mm |
|
HY-10型 |
100 |
DKJ---210 |
20+/2度 |
1：10K6 |
Φ16 |
16 |
|
HY-25型 |
250 |
DKJ---310 |
20+/2度 |
1：10K6 |
Φ18 |
20 |
