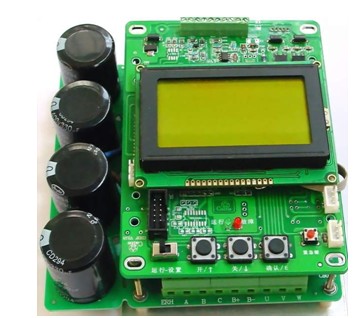

CSDF系列智能变频电动执行控制器是专门针对高精度电动执行器设计的控制部件。它包含了普通电动执行器中的位置发送器、定位器、逻辑控制、驱动、接口等全部电路，并集成了一体化交流变频器，可控制电机电子式无触点换向，更可对电机实现最优控制。三相交流电机是电力拖动系统的首选，CSDF-I单相控制器和CSDF-II三相控制器输出全是三相交变电流控制三相交流变频电机作为动力驱动。CSDF系列可与各种国产、进口变频电动执行机构配套，构成高性能的智能化变频电动执行器，性能完全符合国家JB/Ｔ8219-1999标准，和电力部的DL/T 641—2005标准



型号	供电电源	驱动电机功率	操作界面
CSDF－I	单相AC220V	1.5KW以下三相变频电机	中文操作面板
CSDF－Ⅱ	三相AC380V	1.5KW以下三相变频电机	中文操作面板
CSDF－Ⅲ	三相AC380V	1.5-5.0KW三相变频电机	中文操作面板

  　　2、主要功能
 　　　2.1、对现行的多种信号兼容功能
           2.2、指令信号失效判断功能
　　    2.3、伪指令判断剔除功能
　　　2.4、位置发送器信号失效判断功能
　　　2.5、具有"柔性启动"功能
　　　2.6、具有"柔性停机"功能
　　　2.7、柔性到达极限位置
　　　2.8、运行速度设置功能
　　　2.9、紧急停机保护功能
　　　2.10、供电电源判断与保护功能
　　　2.11、强大的故障自诊断功能
　　　2.12、电机超温保护功能
　　　2.13、电子式限位保护功能
　　　2.14、电子式过力矩保护功能
　　　2.15、机械限位及过力矩保护
　　　2.16、自动校正相序调整电机转动方向功能
　　　2.17、自适应定位功能
　　　2.18、堵转判断与处理功能
　　　2.19、自动适应阀门开／关方向功能
　　　2.20、反向操作/反向输出功能

　　　2.21、现场／远方操作功能

　　　2.22、现场／远方手控操作保护功能
　　　2.23、遥控设置/遥控控制功能

　　3、主要技术指标
　　　3.1、给定指令信号：连续模拟量：无源光电偶合器
　　　　　　　　　　　　　　　　　　4～20mA；0～20mA；0～10mA；
　　　　　　　　　　　　　　　　　　输入电阻120Ω。
                    开关量输入： 电隔离无源光电偶合器 数 字0： 0-+3V ；数 字1： 20-24V 最短脉宽：200ms
　　　3.2、位置传感信号： 电阻（电位器）。阻值500Ω～10K任意。
　　　3.3、位返信号输出：带短路保护4～20mA；0～20mA；0～10mA；
　　　　　　　　　　　　　　　输出负载电阻≤750Ω。
　　　3.4、报警输出：继电器干接点信号，常开/常闭 可选
　　　3.5、灵敏度（死区）： 3.0～0.1%可调。步距0.1％。
　　　3.6、工作模式:   S2; S4/S5 10-80%  >1200次/小时
　　　3.7、比例控制方式: 指令/返馈 1：1，非线性误差<1%
　　　3.8、定位误差：不大于±０.5%。
　　　3.9、阻尼特性：灵敏度大于1％以上时无振荡。
　　　3.10、迟滞：不大于0.2S。
　　　3.11、工作电源：单相：AC220V±15％。三相电机：AC380V±15％。
　　　3.12、电源频率：50/60Hz ±5%
　　　3.13、电机额定电流设置范围：0～10A。步距0.1A。
　　　3.14、功率驱动板电流：10A、20A、40A可选。
　　　3.15、电气限位设定范围：关限位：0～50％；开限位50～100%。
　　　3.16、工作环境温度：－20～70℃。
　　　3.17、环境湿度：≤95％RH
　　　3.18、显示精度：0.2级。
