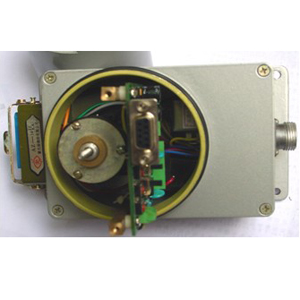

经济型智能控制器   CSDL-I型

               一、概述
            CSDL-I型电动执行控制器是专门用于国产电动执行器的控制部件。

            它包含了普通电动执行器中的位置发送器、定位器、逻辑控制、驱动、接口等全部 电路。

             性能完全符合国家JB/Ｔ8219-1999标准，和电力部的DL/T 641—2005标准。
　　　　二、主要功能
　　　1、对现行的多种信号兼容功能
　　　可根用户需求控制指令设置为4～20mA；0～20mA； 0～10mA。
          返馈信号也可设为4～20mA；0～20mA； 0～10mA。用户也可根据情况自定义。完全体现了面向用户的理念。
　　　2、指令信号失效判断功能
　　　可自动识别给定指令信号的故障（包括引线开路、短路、控制信号超出正常变化范围等，当0～10/20mA无法判断开路、短路）。在故障发生时能立 即        发出报警，并能根据用户选定的信号失效处理方式（全开、全关、保持）自动控制阀门的位置。
　　　3、伪指令判断剔除功能
　　　对控制指令的变化进行比较、判断，对瞬间的变化进行剔除，防止误触发，当确认是控制指令信号变化时执行，否则保持原状态，提高执行器的抗干扰        能力。
　　　4、位置发送器信号失效判断功能
　　　可自动判断位置发送器故障（包括引线开路、短路、传感器故障、电路故障等）。一旦故障发生，可立即自动关断电机电源，避免了由于信号故障而   导         致阀门误动。
　　　5、电机超温保护
　　　电机出现超温(温控开关动作)，电路发出报警，切断电机电源。温度降低后自动恢复工作。
　　　6、机械限位及过力矩保护
　　　机械限位或过力矩开关动作，电路会在20mS内切断电机电源。有效地保护阀门与电动执行器的机械部分不受损坏。
　　　7、自动调整电机转动方向功能
　　　控制器能自动识别电机转动方向，并自动调整为需要的方向，无需人工介入。
　　　8、瞬间防反转功能
　　　如果电机在未停止原方向转动时突然反转，对电机和减速机构的齿轮将造成很大的冲击，容易损坏减速机构。瞬间防反转功能，能保证在电机停下来后     再启动反转，可有效地保护电机和减速机构。
　　　9、自适应定位功能
　　　采用独特的自适应算法确定发出电机停止信号的时间，大大地提高了定位精度。执行器刹车机构的惯性、磨损、负载力（矩）的变化等因素的变化，自       适应定位软件均可进行自适应运算，找出最佳的停机时间，减少电机的起动次数，保证精确定位，大大降低了基本误差。
　　　10、堵转判断与处理功能
　　　如果阀门出现堵转或其它机械故障导致阀门不动，控制器控制电机向相反方向转动一小步，然后再按原方向运转。如果堵转消失，转入正常运行。如果       堵转继续，再重复后退、前进一次。三次进退堵转消失，按正常情况处理，不能消失则关断电机电源，发出报警。
　　　11、电气中途、终端限位功能
　　　可根据系统调节对阀门开度的需要范围，按百分比数字设置阀门中途限位位置，能更好的适应调节系统需要。该功能也可作为执行器的终端开    =100%           ／关=0.0%限位保护。
　　　12、自动适应阀门开／关方向功能
　　　用户可任意指定阀门的开／关方向。当用户标定完阀门的全开、全关，控制器可根据用户定义自动确定开／关阀门方向。
　　　13、反向操作功能
　　　标准操作模式：给定指令4.00mA→20.00mA，全关→全开。
　　　反向操作模式：给定指令4.00mA→20.00mA，全开→全关。给定指令20.00mA阀位全关，4.00mA时阀位全开。
　　　反向操作设置只需在“输入指令标定”时，“全关输入标定”—设为20.00mA, “全开输入标定”—设为4.00mA即可。
　　　注：反向操作模式需定制。标准版不带此功能。
　　　
　　　14、现场手控操作功能
　　　控制器提供现场／远方操作切换功能。现场可手控操作。当控制指令信号失效时现场可用开关（脉冲信）号进行手控操作执行器。
　　　15、现场手控操作保护功能
　　　在现场手控操作时带有电器限位、机械限位和力矩保护及堵转判断等保护功能，可确保在操作时执行器和阀门的安全。
　　
　　　　三、主要技术指标
　　　1、给定指令信号：无源光电偶合器
　　　　　　　　　　　　　　4～20mA；0～20mA；0～10mA；输入电阻120Ω。
　　　2、位置传感信号：CSDL型 电阻（电位器）。阻值500Ω～10K任意。
　　　３、位返信号输出：带短路保护4～20mA；0～20mA；0～10mA；
　　　　　　　　　　　　　　　输出负载电阻≤750Ω。
　　　4、灵敏度（死区）：1.0%，1.5%，2.0%三级可选择。
　　　5、工作模式:   S2; S4/S5 10-80%  >1200次/小时
　　　6、比例控制方式: 指令/返馈 1：1，非线性误差<1%
　　　7、定位误差：小于±１％；
　　　8、阻尼特性：灵敏度大于1％以上时无振荡。
　　　9、电气限位设定范围：关限位：0～50％；开限位50～100%。
　　　10、工作电源：AC220V±10％，50/60Hz ±5%。
　　　11、功率驱动板电流：10A、20A可选。
　　　12、工作环境：温度－25～70℃。湿度：≤95％RH
